SEBI® RT1000 新型波前传感器

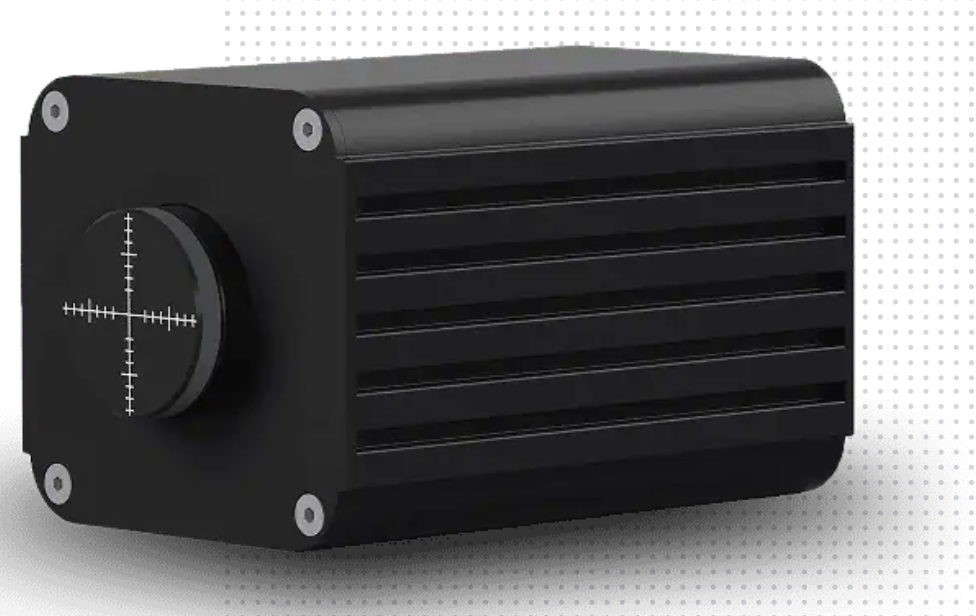

SEBI® RT1000 是一款具备实时处理能力的高分辨率波前传感器,专为严苛的光学计量与半导体检测任务设计,可提供高精度测量与高密度采样能力。

它继承了 Wooptix 核心的自适应光学波前相位技术,能够快速捕捉并分析光学系统的波前畸变,广泛应用于半导体晶圆检测、高端光学系统(如内窥镜、精密镜头)的像差分析与质量控制。

  • 核心优势

    ·  超高清高分辨率采样

    ·  更快的实时处理与采集

    ·  测量精度与重复性

    ·  宽动态范围与波长适配

    ·  高兼容性与易用性

    ·  多场景适配性





  • 波前与光学性能参数

    1. 波前相位分布、波前畸变(低阶 / 高阶像差,含球差、彗差、像散、场曲、畸变等泽尼克模式分解)

    2. 光程差及光程差分布图,小可检测光程差<1nm

    3. 光学元件透射 / 反射率、光强分布与均匀性

    4. 透镜面形误差、边缘质量、均匀性及粗糙度(可检测 2.5nm-20nm 级表面粗糙度)

    5. 光学系统调制传递函数(MTF)辅助分析、成像分辨率至边缘一致性

  • 材料与样品形貌参数

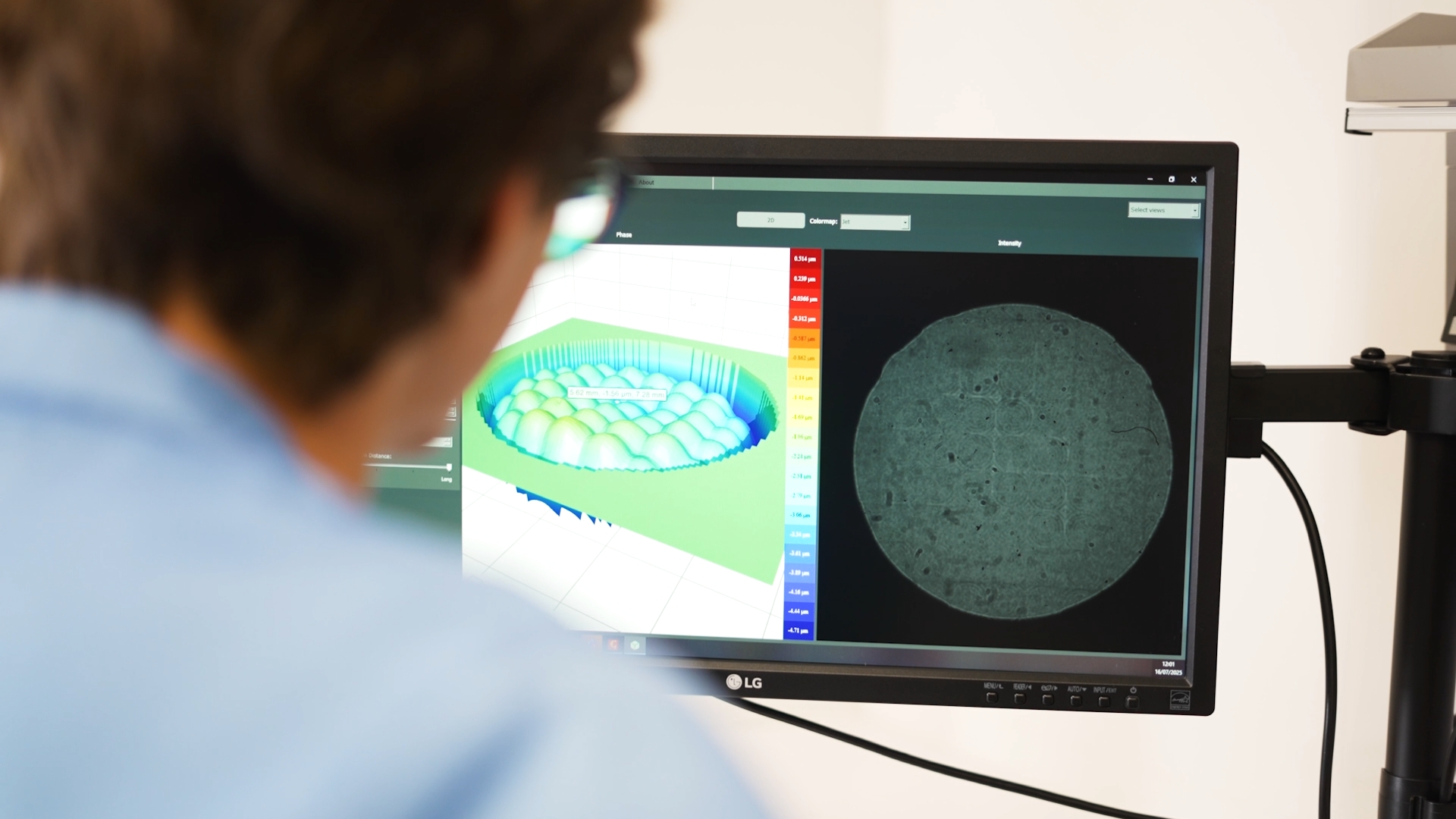

    1. 样品表面纳米形貌、三维轮廓与拓扑图

    2. 表面粗糙度、局部应力分布与形变

    3. 透明 / 反射样品的厚度、总厚度变化、全局平面度

    4. 微结构尺寸与精度(如微透镜阵列、光刻图形的线宽、边缘粗糙度)

  • 半导体晶圆专属参数

    1. 硅晶圆 / 玻璃晶圆的全局翘曲、弯曲度、局部高翘曲区域检测

    2. 图形化晶圆 / 键合晶圆的结构畸变、层间错位、overlay 对准误差

    3. 晶圆干法刻蚀 / 湿法刻蚀后的表面形貌与均匀性

    4. 半导体器件的纳米级表面缺陷、颗粒污染检测

  • 动态过程与生物样品参数

    1. 动态样品的实时相位变化(如激光烧蚀、纳米压印、涂层润湿过程)

    2. 生物细胞 / 组织的无标记定量相位成像、细胞干质量 / 体积 / 动态运动轨迹

    3. 微流控芯片内流体运动、微颗粒的粒径与分布测量

  • 光学元件表征专属参数

    1. 人工晶状体(IOL)的环缺陷、形变、均匀性及表面粗糙度;

    2. 抛光金属件(如钛合金假体)的内表面粗糙度、曲面形貌;

  • 参数表格
    性能指标 标定规格(SEBI RT1000 基础升级)
    波长覆盖范围 375 - 650 nm(可见光全波段,无额外滤光片限制)
    光瞳尺寸 15×15 mm²(有效检测靶面)
    空间分辨率 ≤12.5 μm(可升级)
    相位 / 光强采样分辨率 1000×1000 像素(同步采样,升级后支持更高像素拓展)
    绝对波前精度 <λ/30 RMS(可升级)
    波前灵敏度 λ/50 RMS(可升级)
    波前动态范围 >300 μm可升级)
    实时采集 / 处理速率 ≥30 fps(可升级)
    小可检测光程差(OPD) <1 nm(可升级)
    F-Stop 1.9 mm(ETL 专属参数,适配焦距灵活调节)
